【产品用途】

Z43H/X型平板闸阀适用于石油、天然气、水、油品等管路上，用于截断或接通管路中的介质。

【设计与制造标准】

● 设计与制造：JB/T5298　API6D

● 法兰尺寸：JB/T79　ANSIB16.5　MSS SP44

● 压力温度：ANSIB16.34

● 结构长度：JB/T 5298　ANSIB16.10

● 对焊连接尺寸：GB/T12224　ANSIB16.25

● 检验与试验：JB/T9092　API6D

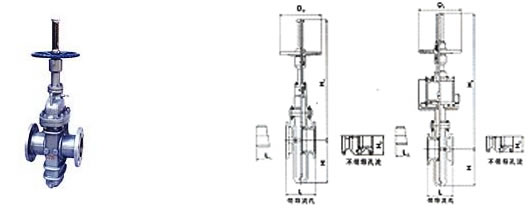

【结构图】

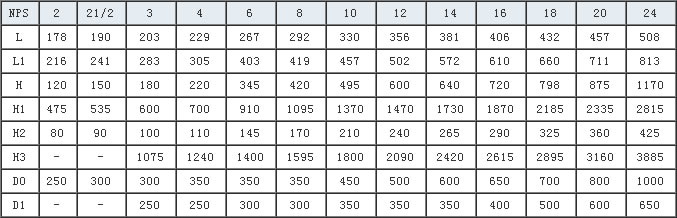

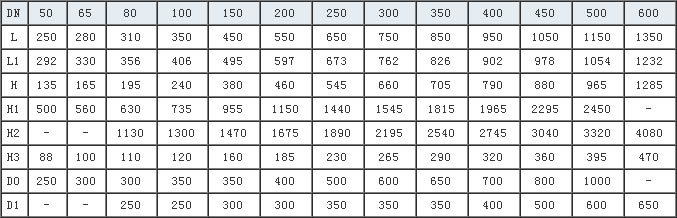

 【安装尺寸及重量】(ANSI 600Lb GB 10.0Mpa)

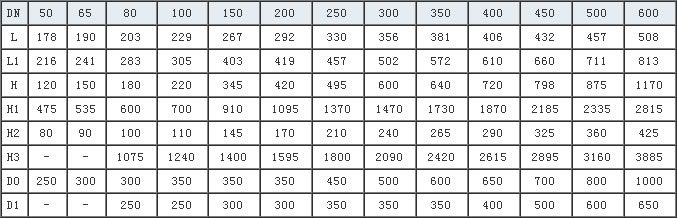

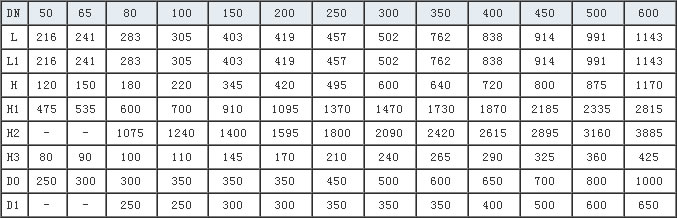

【安装尺寸及重量】(GB 1.6Mpa GB 2.0Mpa)

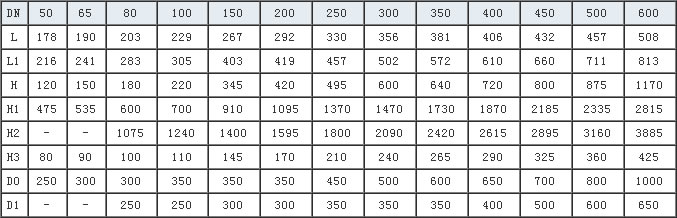

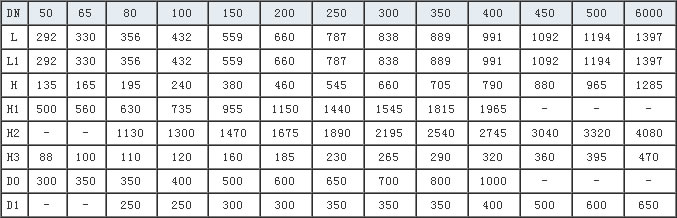

【安装尺寸及重量】(ANSI 150Lb)
